低温目标+短积分时间，这是红外探测领域公认的“硬骨头”场景。目标温度越低，辐射能量越弱；积分时间越短，探测器接收到的信号越少。两者叠加，对热像仪的灵敏度、噪声控制和读出稳定性提出了近乎苛刻的要求。



晖景科技的科学级长波制冷热像仪F7L正是在这样的极限条件下接受了考验。近期，F7L通过多组短积分时间测试，验证了其在极短积分条件下仍具备良好的响应稳定性和温度分辨能力，为科研实验、高端工业检测以及先进红外应用提供可靠技术支撑。





测试背景: 为什么低温短积分需要长波热像仪



要理解本次测试的意义，首先需要回答一个问题：探测低温目标，为什么偏偏要用长波红外？



答案藏在物理学的基本规律里。根据维恩位移定律，物体的温度越低，其热辐射的峰值波长就越长。常温目标的辐射峰值集中在中波红外（3~5μm）附近，而随着目标温度降低，其辐射能量逐渐向长波红外（7~14μm）方向偏移。



▲ 维恩位移定律示意图：温度越低，辐射峰值波长越长（图片来源：NASA，CC0公共领域）



换言之，长波红外是捕获低温目标微弱信号的“天然窗口”。波段匹配，才能有效接收。



但仅有波段匹配远远不够。低温目标辐射能量本就微弱，若再叠加短积分时间的条件，探测器接收红外能量的时间被压缩到几十甚至十几微秒，信号强度将降至极低水平。此时，热像仪面临三重挑战：



• 信号弱到接近噪声基底，信噪比急剧下降
• 探测器自身的暗电流和热噪声可能淹没有效信号
• 读出电路的稳定性在极短积分时间下面临极限考验



正因如此，低温短积分场景被业内视为衡量热像仪“硬实力”的试金石。能够在这样的条件下依然输出稳定、可分辨的响应，说明这台设备在探测器品质、制冷效率、电路设计等核心环节上均达到了足够高的水准。





为严苛场景而生: 科学级长波制冷热像仪F7L



晖景科技F7L科学级长波制冷热像仪，正是为应对低温短积分等严苛场景而设计：

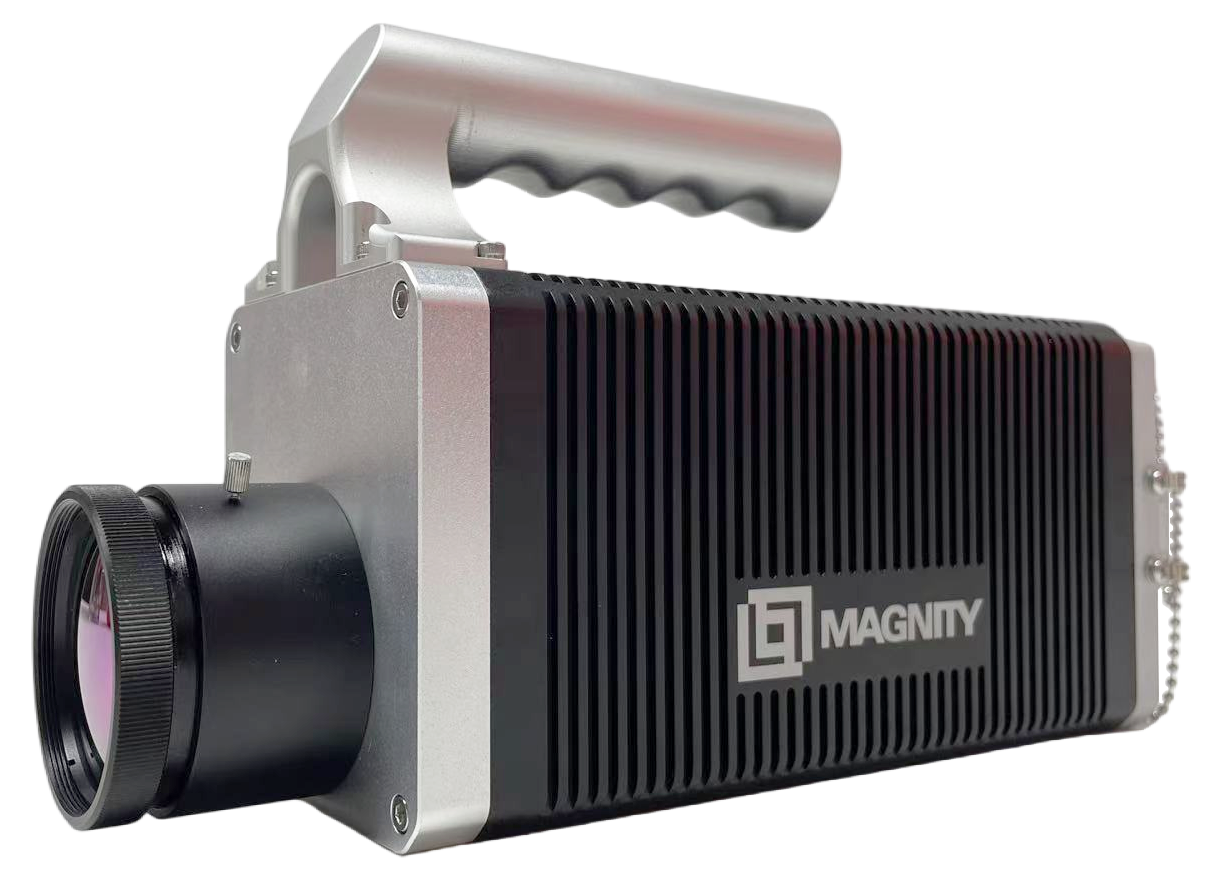

▲ 科学级长波制冷热像仪F7L





• 超晶格探测器：640×512 T2SL红外探测器，7.7~10.5μm波段，精准匹配低温目标辐射峰值，量子效率更高、暗电流更低，从源头保障弱信号探测能力；

• 全局快门：全画幅≥200Hz，窗口模式≥3000Hz，短积分时间内从容完成信号采集，高速记录快速变化的温度过程；

• 大口径光学：配备F2口径光学系统，在短积分、弱信号条件下有效收集目标红外辐射，为后续探测器读出和信号处理提供充足的原始信号基础；

• 高灵敏+宽温区：NETD≤25mK，对细微温差具备出色的分辨能力；测温范围覆盖-20~250℃并可扩展，足以覆盖绝大多数低温目标探测需求。

• 科学级制冷结构：F7L整机采用科学级制冷结构设计，确保在长时间、高帧频工作条件下保持稳定的热控和成像一致性。



>>>点击直达F7L产品详情页



技术参数的优异，最终需要在真实测试中得到验证。接下来将通过实测数据与实拍画面，直观呈现F7L在低温短积分场景中的真实表现。



实测解析: F7L在四个积分时间下的表现



本次测试以低温黑体（6-10℃）为目标，分别在10μs、45μs、100μs、260μs四个积分时间下采集数据。



---

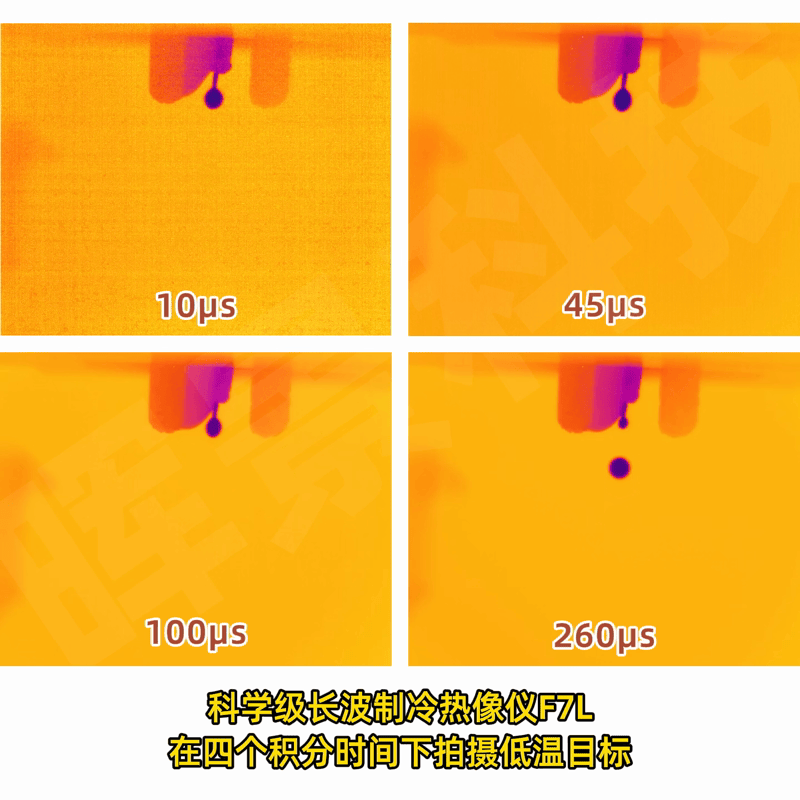

在进入数据解析之前，先通过四段实拍低温物体的视频，来直观感受积分时间从10μs逐步提升至260μs过程中，F7L成像效果的渐进变化：



• 10μs：画面噪声较明显，目标轮廓略模糊，但颜色层次依然可辨，这是F7L在极限弱信号环境下“看得见”的证明；
• 45μs：画面噪声和清晰度改善，目标边缘开始清晰，温度差异形成的颜色对比更加明显；
• 100μs：画面噪声显著降低，目标轮廓锐利、层次丰富，温度区分清晰可辨；
• 260μs：画面质量达到最佳状态：目标边缘分明、温度过渡平滑、成像效果稳定。

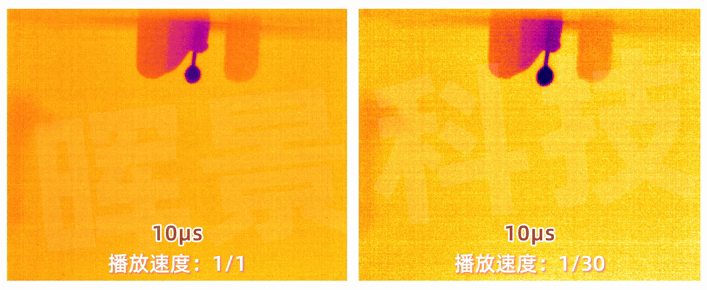

从“看得见”到“看得清”，四段视频串联起来，正是F7L从极限弱信号到充分信号条件下探测能力的完整写照。尤其值得关注的是，即使在信号最微弱的10μs条件下，F7L依然能够实现高速清晰成像，完整捕捉低温目标。下图展示了正常速度与慢速播放下10μs实拍画面的对比：





可以直观地看到：正常速度下，连续帧之间的目标过渡平滑、运动自然；以慢速播放时，每一帧画面清晰独立、无拖尾、无残影，水滴的完整轮廓在每一帧中都被捕获。这意味着即使在极短积分时间下，F7L依然能够突破弱信号限制，实现高速运动目标的捕捉需求：不丢帧、不拖尾、不漏细节。这正是低温短积分场景对热像仪最核心的要求：不仅要在弱信号下“看得见”，还要在动态过程中“抓得住”。



---



视频中呈现的直观差异，在数据层面如何体现？接下来将从全景分布、平均趋势、分布对比三个维度，逐一解析每个积分时间下的定量表现：



10μs: 极限弱信号下的探测能力



10μs是本次测试中最短的积分时间，单帧接收能量最低，条件最为苛刻。

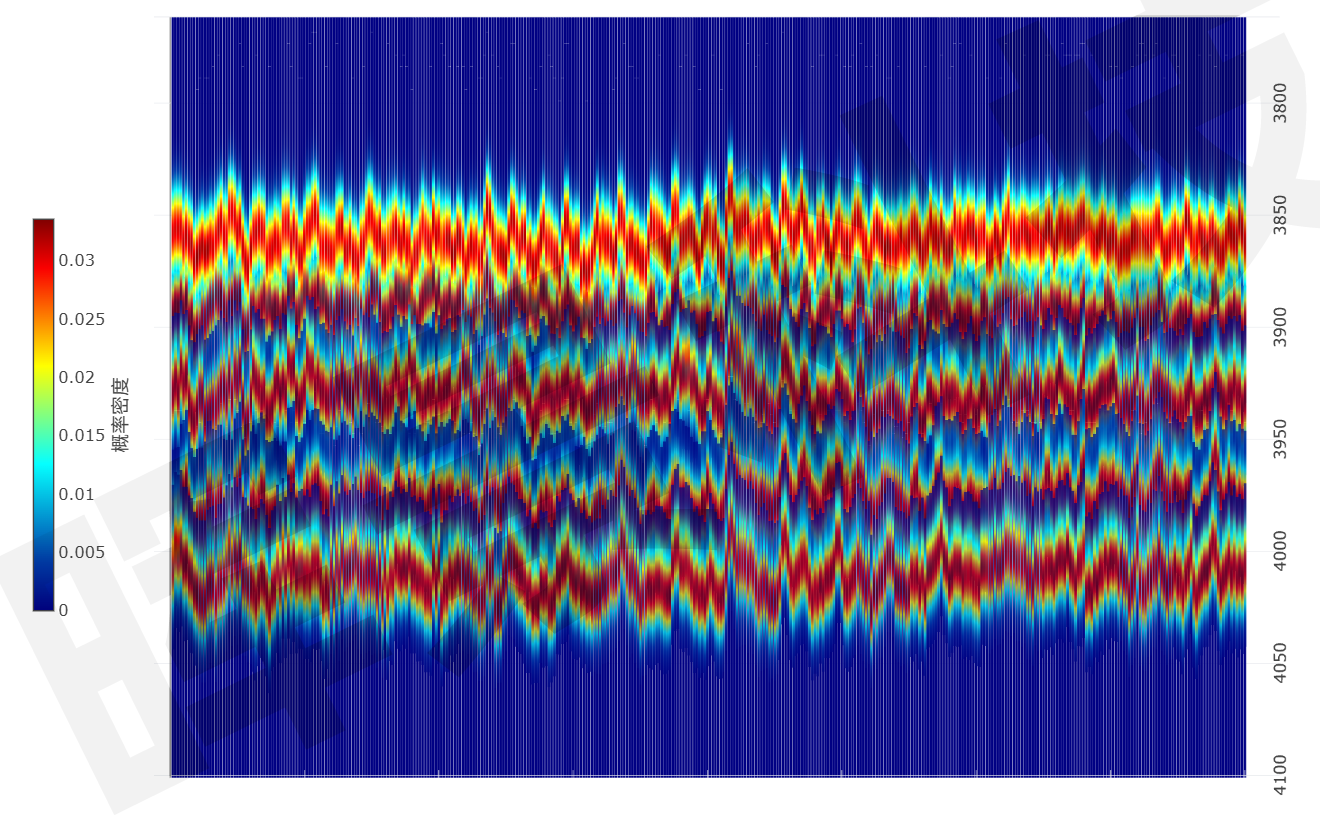

▲ 全景分布色带图

亮色带代表数据集中区域。不同温度的亮色带分离越明显，说明热像仪越容易区分不同低温目标。



五个温度点各自形成了可辨识的响应带，由低温到高温呈渐进式排列。带间间隔虽窄，但边界清晰、排列有序，说明F7L在极限弱信号下仍具备区分不同低温目标的能力。

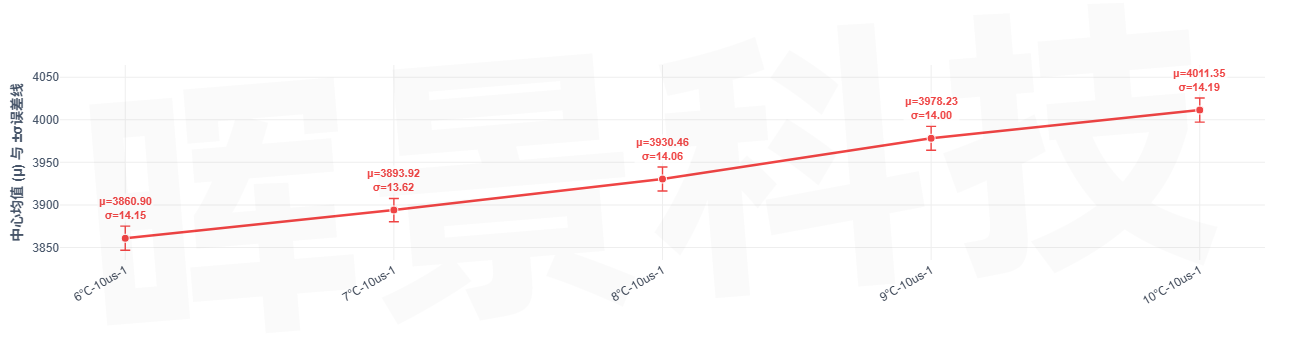

▲ 平均响应趋势图

展示温度变化时平均输出是否同步上升。误差棒(σ)表示该温度下的数据波动。如果σ相对温度间隔较小，说明短积分下噪声控制较好。



五个温度点的平均输出值随温度升高呈单调上升趋势，误差棒(σ)标注了数据的波动范围。上升方向明确、逻辑清晰，表明F7L的响应未受噪声干扰而失真。

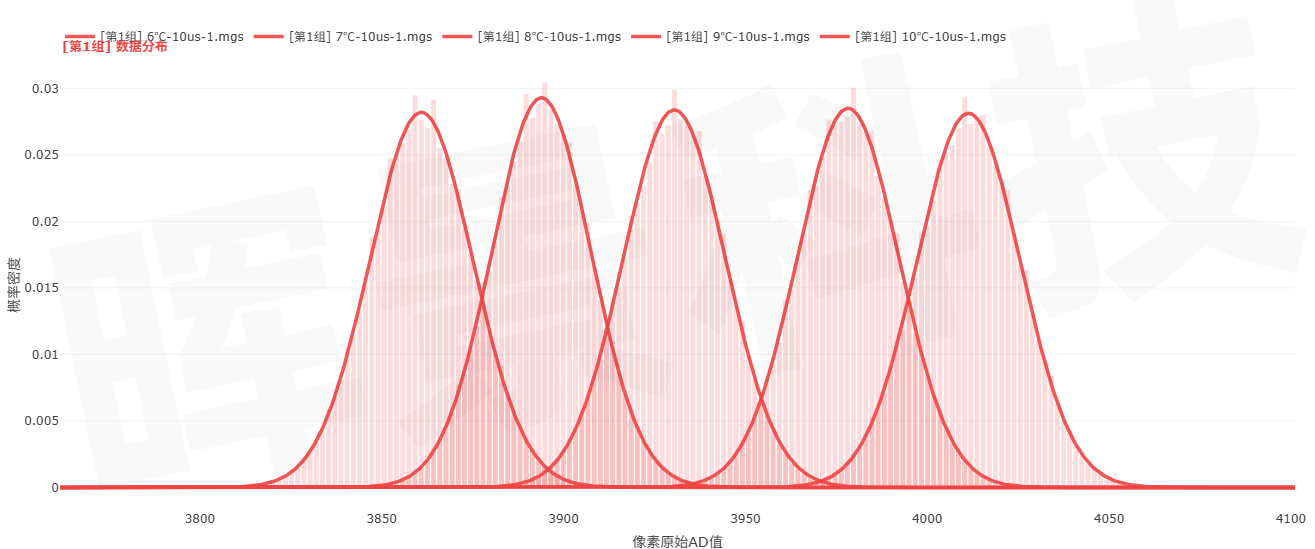

▲ 真实分布与拟合图

每个峰代表一个温度点。峰越窄，数据越稳定；峰之间越远，温度区分能力越强。如果分布峰分开，说明低温目标仍可被有效区分。



五个概率密度峰从左至右依次排列，对应温度从低到高。各峰之间保留着明显的分离间隔，未出现大面积重叠，说明即使在极限弱信号下，F7L仍能将不同低温目标有效区分。





45μs: 极限弱信号下的探测能力



相比10μs，45μs提供了更充分的信号积累，同时仍属于高速短积分工作模式，可用于观察信号增强后分布稳定性的改善情况。

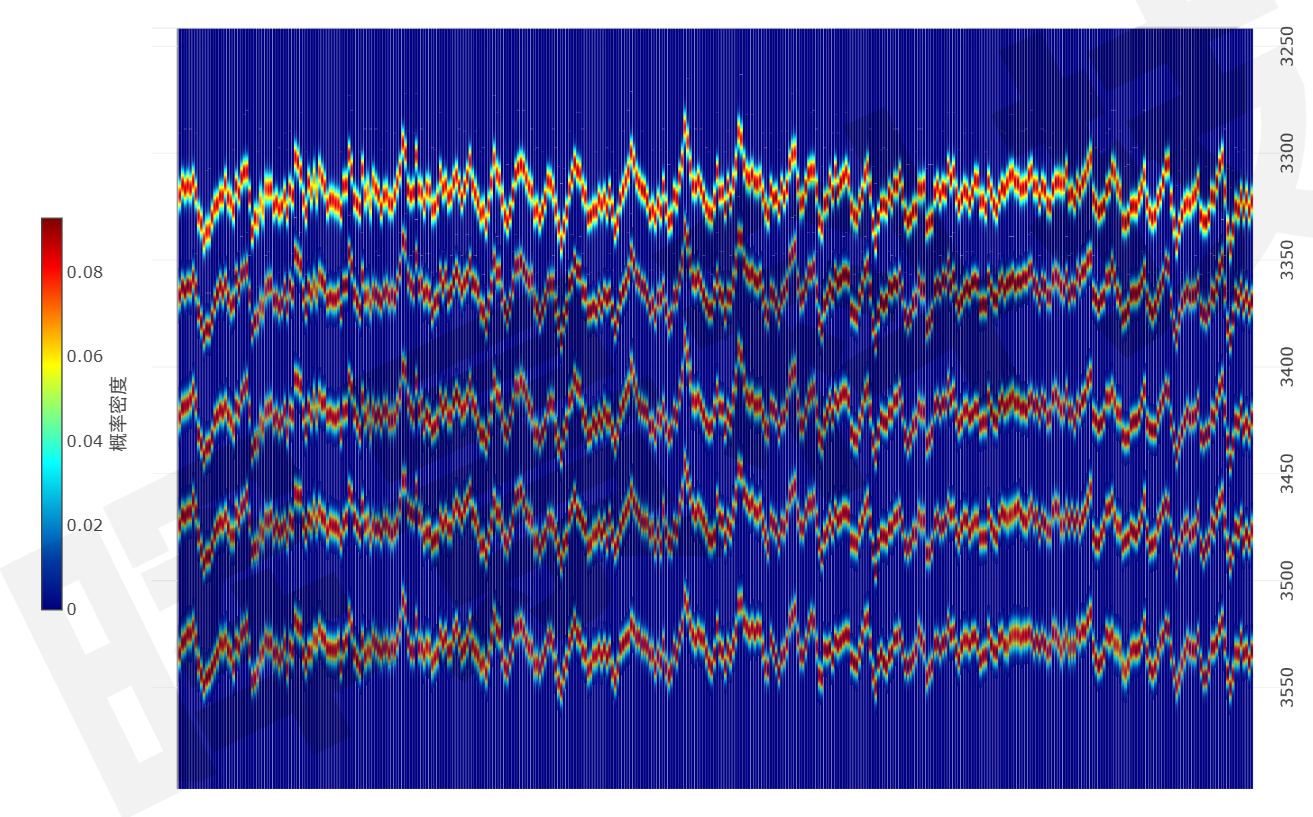

不同温度对应的响应带间隔更加清晰，边界比10μs条件下更为分明，色带宽度收窄，同一温度点下的数据波动范围明显减小。

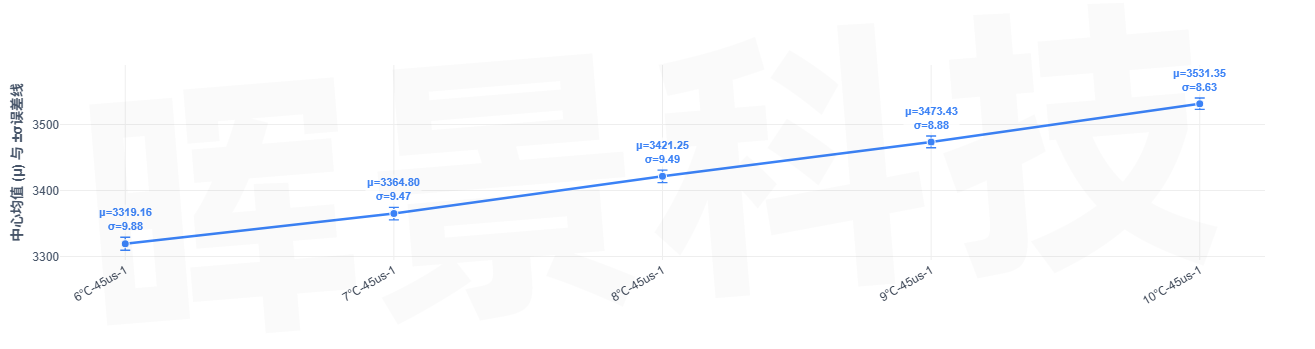

响应曲线平滑且单调上升，平均值依次递增，误差棒长度明显缩短，各温度点的输出值更加集中，F7L的响应一致性更好。

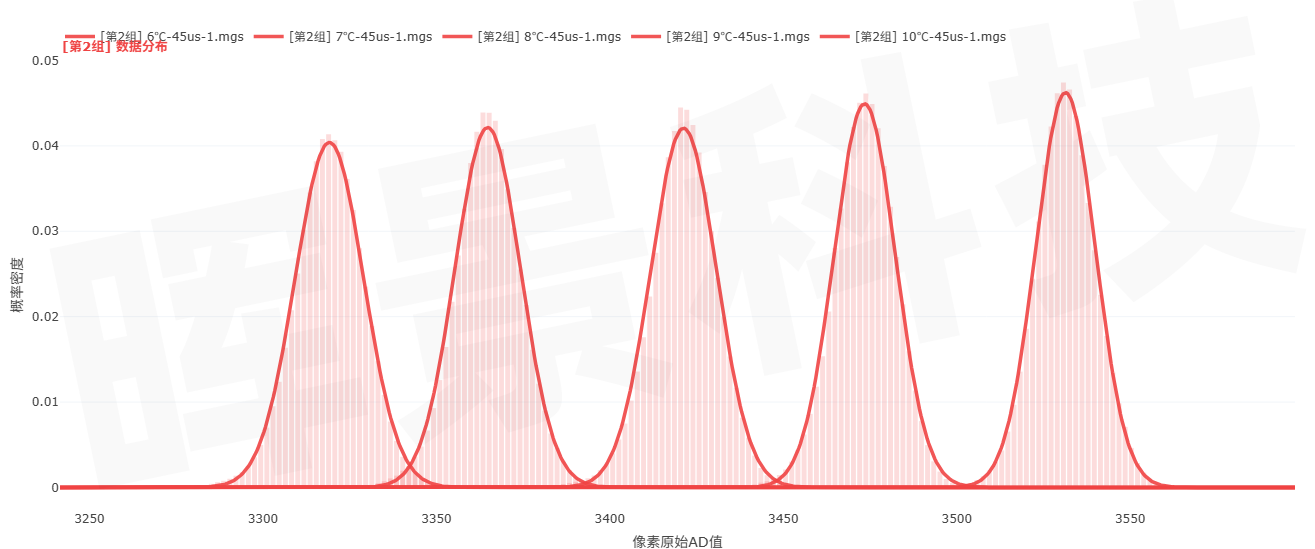

五个峰的宽度收窄、高度上升，峰间重叠区域明显减少。峰形越窄说明噪声越低，峰间距越大说明温度越易区分，而F7L在45μs下两方面均表现出色。



100μs: 极限弱信号下的探测能力



100μs作为中短积分时间的代表，能够更清晰地展示响应随温度变化的完整趋势。

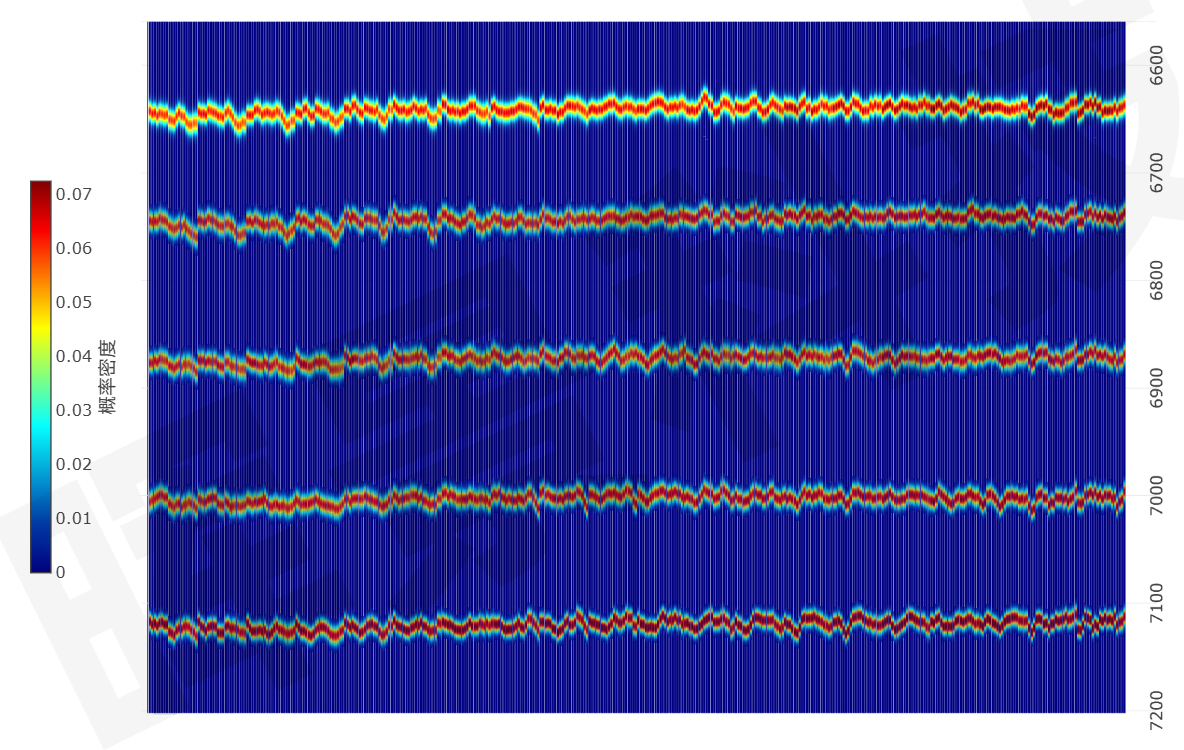

五条色带由低到高依次排列，宽度进一步收窄、边界更加锐利，带间暗区明显扩大，温度点之间的区分裕度充足。

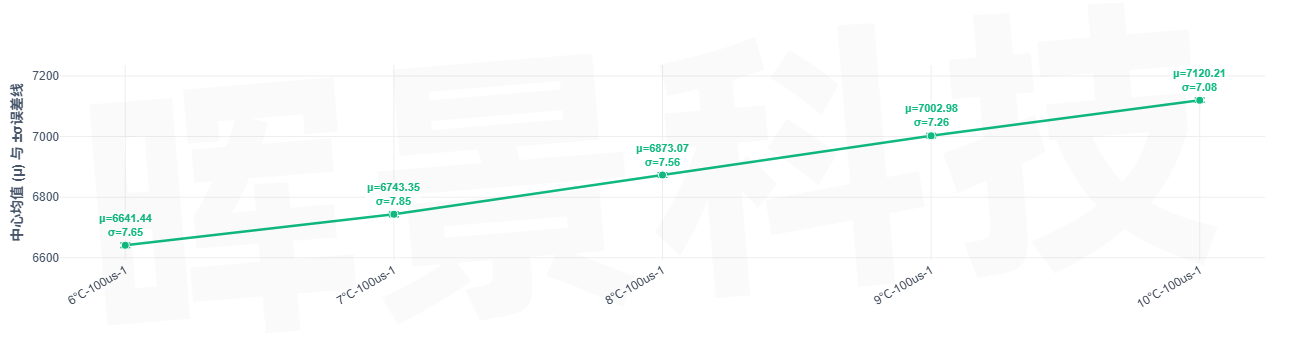

平均响应值严格按温度递增，误差棒长度在45μs基础上进一步缩短，波动幅度被控制在极小范围内。F7L已进入响应强度充足、趋势高度可预测的工作区间。

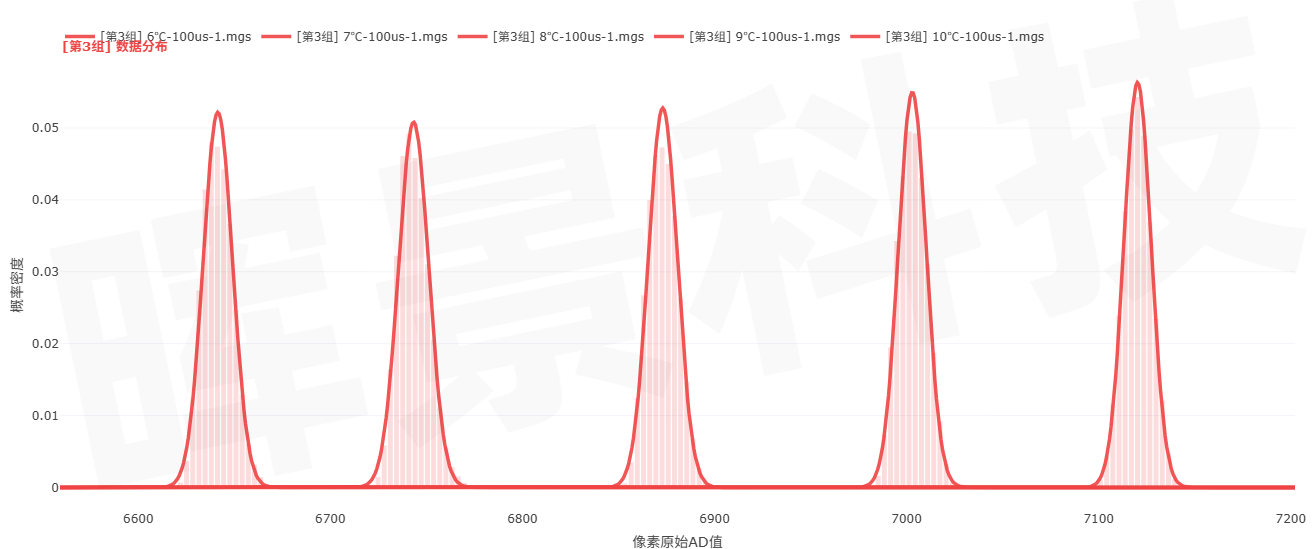

五个概率密度峰峰宽收窄至极小，峰高显著上升，峰间形成了宽阔且清晰的分离带，相邻峰之间的重叠几乎可以忽略不计，温度分辨能力达到高度可靠的水平。



260μs: 极限弱信号下的探测能力



260μs积分时间提供了更加充分的信号积累，可作为整体性能参考条件。

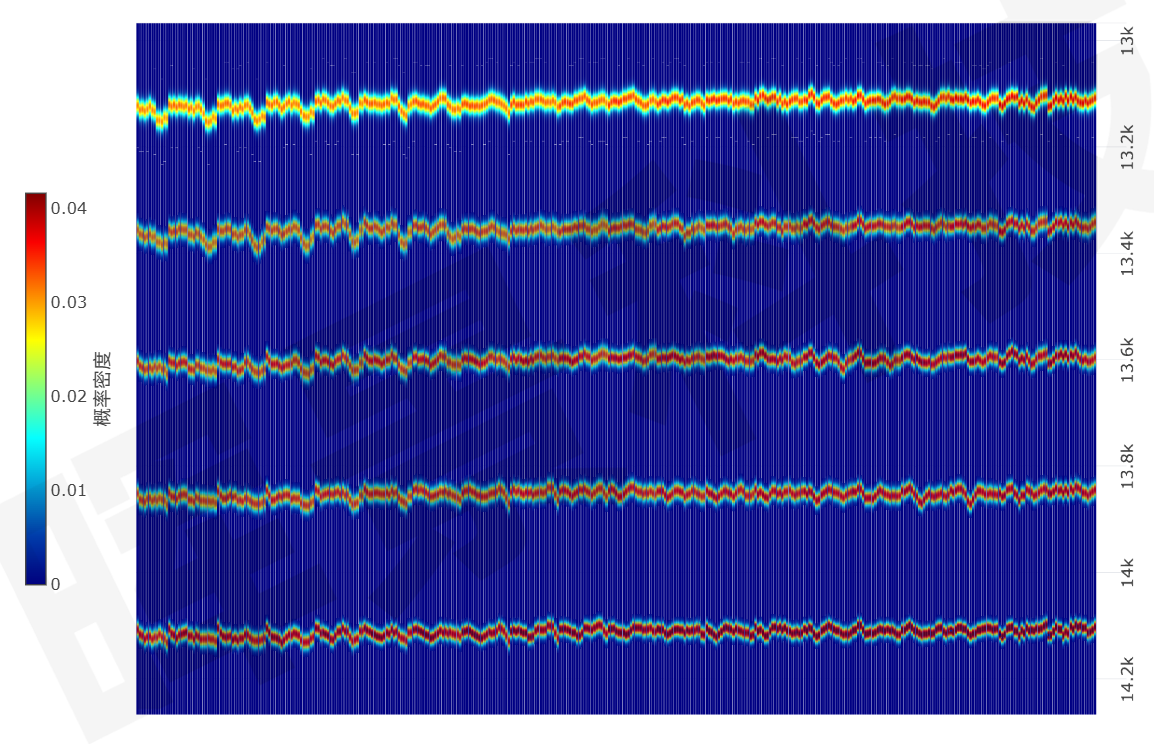

五条色带亮度充足、宽度均匀、边界清晰锐利，带间暗区宽阔且泾渭分明。这是F7L在充足信号条件下温度分辨能力的全景展示。

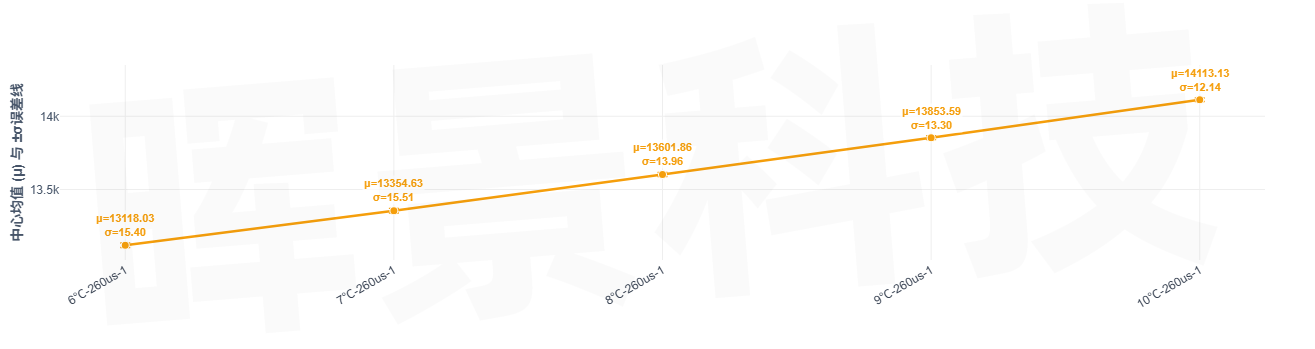

平均值沿温度升高方向呈现出最为平滑的单调递增曲线，误差棒在所有积分时间中最小，几乎不可见。F7L的输出已达到极高的稳定性和一致性。

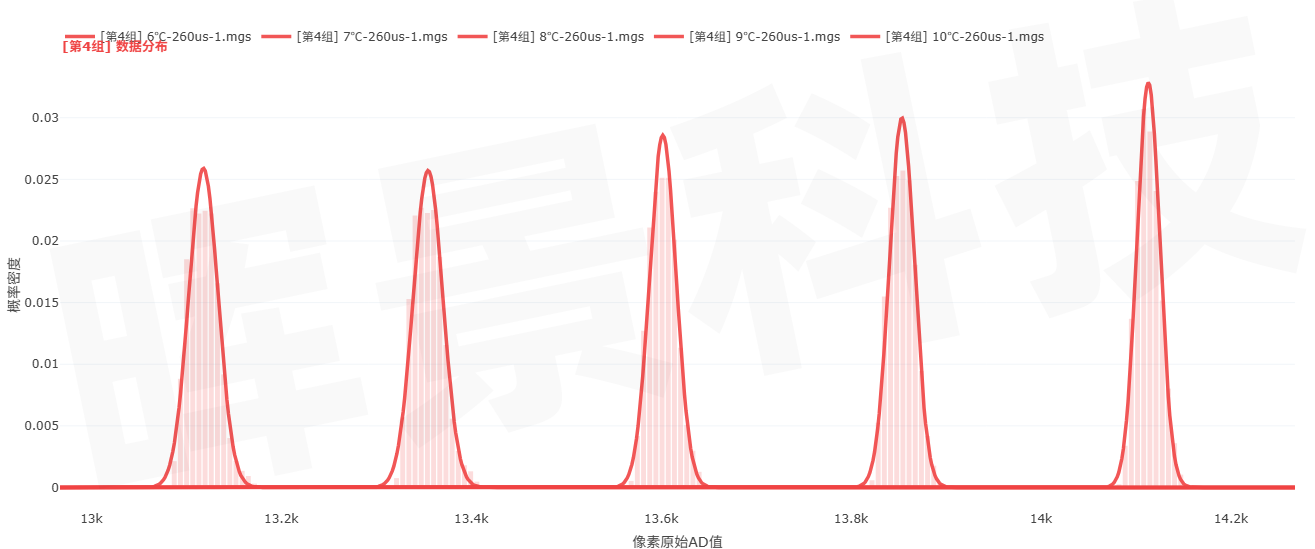

五个概率密度峰形窄而高耸，峰间留有宽阔的间隔带，重叠区域极小。通过与短积分条件的逐级对比，可以清晰看到F7L在整个积分时间范围内始终保持着稳定、可预测的响应特性。



---



如果将四个积分时间的同类型图并列比较，跨时间维度的变化规律将更加直观：



全景分布色带图对比



10μs	45μs
100μs	260μs



四个积分时间下，各个温度点的色带从“可辨识”到“全分明”的渐进提升一目了然。随着积分时间增加，信号积累进一步增强，图像响应更加稳定，但不同积分时间下整体变化趋势保持一致，体现出F7L优异的响应一致性。



平均响应趋势图对比



10μs	45μs
100μs	260μs



不同积分时间下，系统响应均随着目标温度升高呈现稳定变化趋势，整体曲线保持良好的连续性。这表明F7L不仅能够探测低温目标，还具备良好的温度响应线性度，可为科学实验、精密测温以及定量红外分析提供可靠的数据基础。



真实分布与拟合图对比



10μs	45μs
100μs	260μs



从四组测试结果可以看到，实际采集数据与拟合曲线保持较高一致性，数据点分布集中，没有出现明显异常波动。这说明F7L在不同积分时间条件下均具备良好的信号稳定性和噪声控制能力，即使面对低温弱辐射目标，也能够保持可靠的数据输出。



---



从10μs到260μs，四组积分时间、三组对比图、四段实拍视频，共同指向F7L在低温短积分条件下的性能最终结论：



• 响应趋势明确：四个积分时间下，系统输出均随温度升高呈单调上升，未出现跳变或失真，说明F7L在低温弱信号条件下始终保持正确的响应逻辑；
• 数据稳定性佳：同一温度点下分布集中，且随积分时间增加，误差棒持续收窄、分布峰持续变窄，说明F7L噪声控制出色，测量结果可重复、可信赖；
• 短积分能力强：即使在10μs极限条件下，全景分布图色带可辨、趋势图单调上升、分布图峰间分离，三个维度相互印证，说明F7L在弱信号条件下依然具备可靠的温度区分能力。



结合低温实物拍摄结果，F7L能够在不同积分时间模式下持续输出清晰稳定的红外图像，实现从实验数据到真实应用场景的双重验证。这充分证明，F7L不仅具备优秀的低温弱信号探测能力，同时兼顾高速响应与高精度测量需求，为科研探索、高端工业检测以及复杂环境红外观测提供了强有力的技术支持。



>>>点击直达F7L产品详情页



---



时间可以短至微秒，温度可以低至微弱变化，但热辐射中的信息始终存在。晖景科技科学级制冷热像仪，正是为了捕捉这些稍纵即逝、难以感知的热信号而生。



F7H以高速成像能力记录10毫秒内的液滴撞击瞬态，F7L则在低温目标和短积分时间条件下，依然保持稳定灵敏的探测能力。



从高速动态过程，到低温弱信号探测；从微秒级时间尺度，到细微温差变化，晖景科技持续突破红外感知的极限，让隐藏在不可见世界中的热信息更加真实、精准地呈现。
